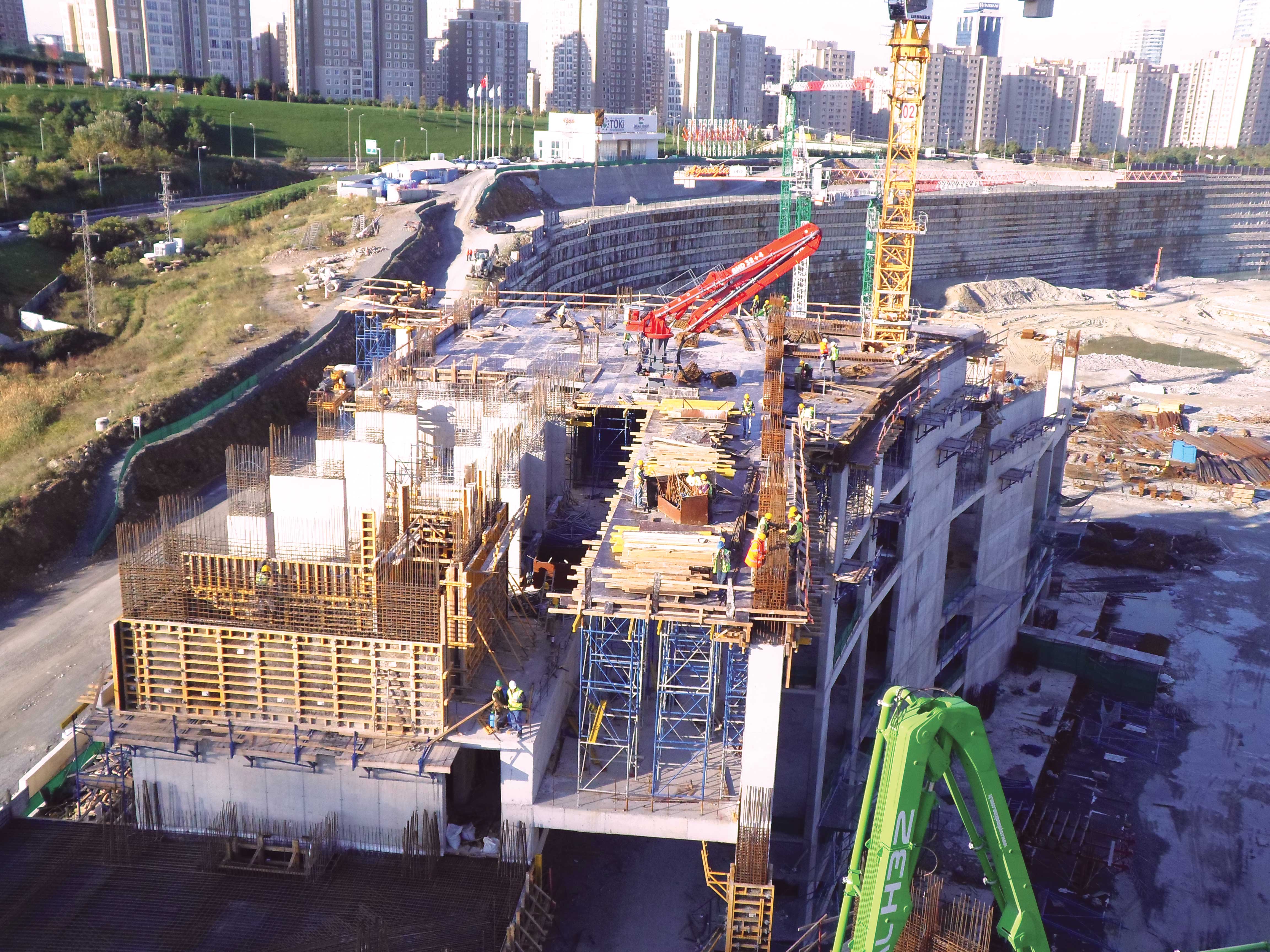

İFM (İSTANBUL ULUSLARARASI FİNANS MERKEZİ) PROJESİNDE İNTEK KALIP ve İSKELE SİSTEMLERİ
Projenin Adı: İstanbul Uluslar Arası Finans Merkezi (İFM)
Ana Yüklenici: Ağaoğlu İnşaat
Kaba İnşaat Yüklenicisi: Özemek İnşaat
Projenin Yeri: Ataşehir / İSTANBUL
Proje Hakkında Genel Bilgi:
Tükiye’nin doğal finans merkezi konumundaki İstanbul’un, öncelikle bölgesel nihai olarak da küresel bir finans merkezi olmasını hedefleyen İFM projesi Ataşehir’de yükseliyor.300.000 m² alan üzerinde gerçekleştirilen projenin toplam inşaat alanı 3.500.000 m² olacak.Projenin 80.000 m² alan üzerine oturan bir parselinin inşaatı, Ağaoğlu firmasının taahhüdü altında gerçekleşiyor ve bu kısmın üzerine yapılacak olan yapıların toplam inşaat alanı 1.100.000 m² dir.Ağaoğlu İnşaat tarafından yapılan parselin içinde rezidans ve ofis bloklarının yanında, otoparklar, alışveriş merkezleri, konferans salonu ve sinemalar bulunmaktadır.
Ağaoğlu İnşaat’ın taahhüdündeki parselde D,E,F,G,G1 ve O blokların kaba inşaatı Özemek firması tarafından yapılmaktadır. Bu bloklar ağırlıklı olarak ofis bloklarıdır. Sadece “O” blokta Konferans Salonu ve Sinemalar vardır. Kaba inşaatı Özemek tarafından yapılan bu blokların toplam inşaat alanı yaklaşık olarak 600.000 m² dir.
Maslak 1453, Resim İstanbul, Evvel İstanbul, YDA Söğütözü Residence gibi önemli projelerde çözüm ortağı olarak birlikte çalıştığımız değerli müşterimiz Özemek İnşaat, bu projede de İntek’i tercih etmiştir. Buna karşılık İntek sadece satana kadar değil projenin sonuna kadar, uzman ve yetkin ekibi ile müşterisine gereken teknik ve lojistik desteği eksiksiz olarak sağlama gayreti içinde olmuştur ve olmaya devam edecektir.
Projede Kullanılan İntek Kalıp-İskele Sistemleri ve Miktarları:
Perde ve kolon kalıplarında vinçle taşınan panel kalıp sistemi olan PANEMAX tercih edilmiştir. Hem 350 cm hem de 550 cm yüksekliğe uygun olarak 575 m² PANEMAX perde-kolon kalıbı kullanılmaktadır. Bodrumlarda ciddi miktarda tek taraflı perdeler vardır. Bu perdeler için İNTEVA ahşap kirişli perde kalıbı sistemi ile TTD tek taraflı destekleme sistemi tercih edilmiştir. Yine 350 ve 550 cm yüksekliğe uygun olarak 20 metre uzunluğunda tek taraflı perde kalıbı kullanılmaktadır. Döşemelerde ”HD 150” yük taşıyıcı iskele sistemi tercih edilmiştir. 350 cm yüksekliğinde 3460 m², 350 cm ile 550 cm yüksekliğe uygun olarak da 2560 m² döşeme kalıbı satın alınmıştır.
Kat yüksekliğinin 550 cm olduğu katlarda, geçici olarak kalıp miktarını arttırarak daha hızlı ilerleyebilmek amacı ile çerçeveleri üst üste ekleyerek döşeme kalıbı yüksekliğini arttırmaya yarayan iskele elemanları kiralık olarak tedarik edilmiştir. Böylece satın alınmış olan 350 cm yüksekliğindeki 3.460 m² alana sahip döşeme kalıbı, 550 cm yüksekliğindeki katlarda da kullanılabilmiştir.
PANEMAX vinçle taşınan çelik çerçeveli panel kalıp sistemi:
Farklı formlara çok kolayca adapte edilebilmesi PANEMAX sisteminin en önemli özelliklerinden biridir. PANEMAX panel kalıp sistemi, 80 kN/m² (düzgün yayılı yük) gibi yüksek bir beton basıncı dayanımı, ön montaj gerektirmeden şantiyeye geldiği ilk günden itibaren kullanıma hazır olması, özel forma sahip çelik kenar profilleri ve buna uygun bağlantı kilitleri vasıtası ile panellerin yan yana ve üst üste çok pratik bir şekilde birleştirilip sökülmesi, yine çelik kenar profillerin formu ve plywood ille birleşiminde uygulanan silikon detayı sayesinde plywoodun değiştirilmeden çok tekrar kullanılabilmesi gibi özellikleri ile mükemmel bir perde-kolon kalıbı sistemidir. Panemax panellerde, pazarda yer alan diğer Avrupalı ve yerli birçok markadan farklı olarak 18 mm değil 21 mm kalınlığında plywood kullanılmaktadır. Bu özellik, eşit beton basınçlarında daha düşük sehim anlamına gelmektedir.
HD 150 yük taşıyıcı iskele sistemi:
Sistem "ana çerçeve" adı verilen kaynaklı çerçeveler, bunları birbirine bağlayan "çapraz gergiler", ince kot ayarının yapılmasını sağlayan "krikolu ayak" ve "krikolu başlıklardan” oluşmaktadır Üst konstrüksiyonda ana taşıyıcı (mahya) ve tali taşıyıcı (ızgara) olarak H20 ahşap kirişler kullanılmaktadır. Çerçeveler çok pratik bir biçimde üst üste eklenerek farklı döşeme yükseklikleri çözülebilmektedir. Sistem, ayak ve başlıklarda kullanılan ve ince kot ayarının yapılmasını sağlayan "krikolu ayak" ve “krikolu başlıkların" açılım paylarına göre değişmekle birlikte, ayak başına 55 kN düşey yükü emniyetli olarak taşıyabilmektedir. HD 150 sistemi istendiğinde “masa” olarak kullanılabildiği gibi her sefer sökülüp tekrar kurularak "iskele" gibi de kullanılabilmektedir.
